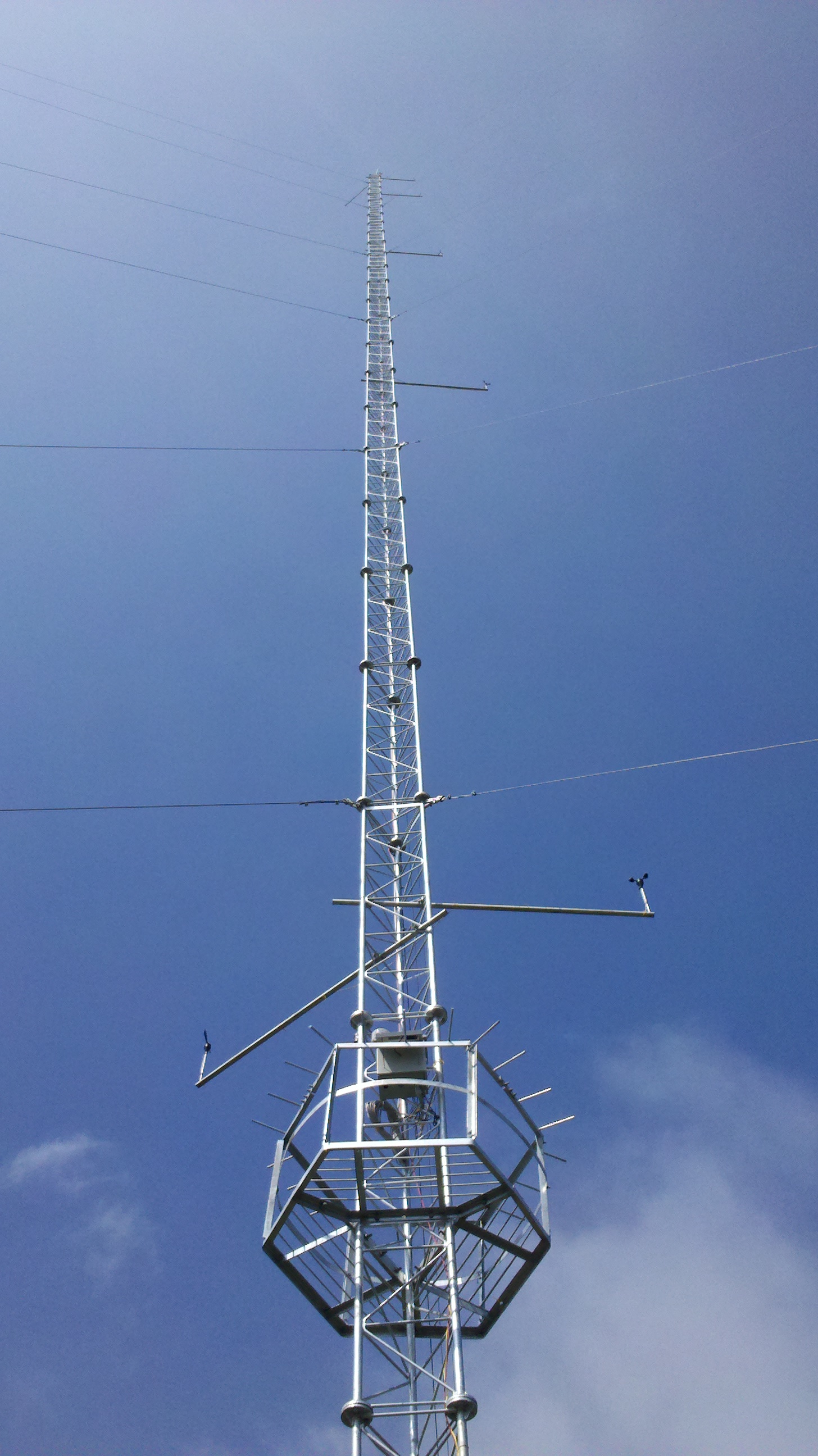

陸地衍架式拉線測風塔
產品配置
材料選用
1.測風塔結構采用圓鋼、法蘭盤、米字型焊結連接結構形式。
2.測風塔的材質圓鋼采用45鋼,鋼板采用Q235鋼;其質量標準分別符合“GB702-86” “GB709-65”之規定。
3.拉線塔的拉索宜采用鍍鋅鋼絞線。
4.連接焊縫,可采用與低強度鋼材相適應的焊條,焊縫高度除注明外不應小于最小焊按構件的高度。
- 產品詳情
- 產品規格
- 應用
- 資料下載
陸地衍架式拉線測風塔
材料選用
1.測風塔結構采用圓鋼、法蘭盤、米字型焊結連接結構形式。
2.測風塔的材質圓鋼采用45鋼,鋼板采用Q235鋼;其質量標準分別符合“GB702-86” “GB709-65”之規定。
3.拉線塔的拉索宜采用鍍鋅鋼絞線。
4.連接焊縫,可采用與低強度鋼材相適應的焊條,焊縫高度除注明外不應小于最小焊按構件的高度。
結構
1.測風塔結構一般桁架式拉線塔型式。
2.塔桅結構的選型應綜合考慮使用要求、周?chē)h(huán)境與景觀、建筑物的承受能力以及工程造價等因素。
3.塔桅結構平臺內力和位移的計算,應根據平臺結構類型選用相應的計算簡圖,塔體可視為平臺結構的支座。
4.塔桅結構的構造應力求簡單,結構傳力明確, 盡量減少次應力影響;節點處各受力桿件的形心線(或螺栓準線)應
盡可能交匯于一點,力求減少偏心;節點構造應簡單緊湊,力求減少結構的受風面積。
5.角鋼構件的螺栓準線應盡量靠近形心線,減少傳力的偏心。
6.所有構件均采用熱鍍鋅防腐處理,鋅層厚度不小于90微米。
7.構件允許偏差:
8.當構件長度 L≤5米時,其長度偏差不大于2mm ;
9.當構件長度 L > 5米時,其長度偏差不大于3mm ;
10.構件整體彎曲不大于長度的1/1000,局部彎曲不大于被測長度的1/750.
制作與安裝
1.測風塔結構的制作與安裝,符合設計要求和現行標準《風電場風資源測量和評估管理規定》。
2.能承受最小55m/s風速的風壓。
3.測風塔做好防雷與接地。
4.塔架和基礎能承受當?shù)氐臍夂蚣暗刭|(zhì)條件,在使用期限內,不需要進行大整修,塔架可承受當?shù)刈罡?5m/s的陣風。
5.在塔架下部有防攀登裝置。
地基與基礎
1.測風塔結構的基礎一般采用鋼筋混凝土擴展基礎和樁基礎?;A(chǔ)型式的選用綜合塔桅結構、建設場地地質條件和
周?chē)h(huán)境條件,通過技術經濟條件比較進行綜合分析確定。 當?shù)鼗临|(zhì)較差或場地狹窄時, 塔桅結構可采用樁基礎,
并進行樁基抗壓、抗拔承載力計算,必要時進行樁身抗彎計算。
2.當?shù)鼗临|(zhì)為硬質巖石時,塔桅結構也可采用巖石錨桿基礎以抵抗拔力,具體設計可參照《建筑地基基礎設計規范》
(GB50007)的規定。
3.桅桿結構可防止地基變形引起拉索松弛的不利影響。建造在斜坡或邊坡附近的鋼塔桅結構按需進行邊坡穩定驗算。
